帶遠傳磁翻板液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 磁翻板液位計液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
磁翻板液位計是利用其內部的磁性浮子隨液位變化產生的磁位移，使得液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降時，由紅色轉為白色，紅色始終表示液位的高低。
磁翻板液位計適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位
的目的。
磁浮子液位計結構及工作原理

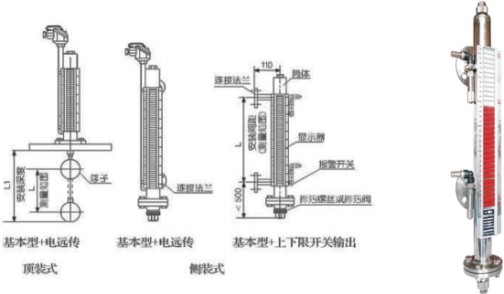

1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
帶遠傳磁翻板液位計系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型

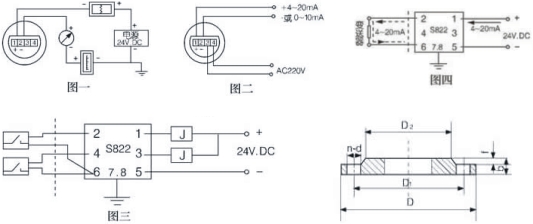

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。(圖四)
c 使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。
普通型
承受*大工作壓力：常壓（1.0Mpa以下）
*高工作溫度：80℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
防腐型
承受*大工作壓力：： 10Mpa以下
*高工作溫度：80℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
伴熱型
承受*大工作壓力：10Mpa以下
*高工作溫度：200℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
防霜型
承受*大工作壓力：10Mpa以下
*高工作溫度：80℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
高溫型
承受*大工作壓力：10Mpa以下
*高工作溫度：200～450℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
高壓型
承受*大工作壓力：超過10MPa（31 MPa以下）
*高工作溫度：200℃
測量范圍：0~6m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
高溫高壓型
承受*大工作壓力：超過10MPa（20 MPa以下）
*高工作溫度：200～450℃
測量范圍：0~6m
測量介質密度：
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
防爆型
承受*大工作壓力：： 10Mpa以下
*高工作溫度：120℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
頂裝型
承受*大工作壓力：1.6MPa
*高工作溫度：200℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
●電遠傳磁翻板液位計成套性
項目 | 數量 | 備注 |
磁翻柱液位計 | 一臺 | |
產品使用說明書 | 一本 | |
產品合格證 | 一份 | |
裝箱單 | 一份 | |
液位變送器（配變送輸出儀表） | 一臺 | |
備用工具磁鋼 | 一塊 | |
磁翻板液位計維護和保養
●對于正確安裝與良好環境中的儀表，除了日常表面維護外，平時無需特殊維護保養。對于被測介質中含有雜質或粘滯物的建議安裝過濾裝置，或經常對浮子進行清潔處理，防止浮子卡死。拆裝浮子時，要特別注意浮子的方向，如果裝反，則儀表將不能正常工作。
●顯示器的表面應定期進行清潔處理，以防止表面積累過量的污物或粉塵影響儀表正常顯示。
●經長期使用的儀表在大修時應及時更換易損件。
●用戶應根據介質的溫度、流量和腐蝕性等因素經常檢查儀表的腐蝕情況，定期更換易損件。
●裝有過濾裝置的儀表，應根據容器內介質的清潔程度，自行安排過濾裝置的清潔周期。
●防爆型儀表，還應定爆期檢測其防性能。
●部分易損件
序號 | 名稱 | 規格 | 材料 | 數量 | 建議更換期 |
1 | 密封墊 | Φ72.5、δ=1.5 | 耐油橡膠石棉 | 1 | 1～2年 |
2 | 密封墊 | Φ22 、δ=1.5 | 紫銅 | 1 | 1～2年 |
3 | 密封墊 | Φ115、δ=2 | 耐油橡膠 | 1 | 1～2年 |
4 | 密封墊 | Φ115、δ=2 | 氟橡膠 | 2 | 0.5～1年 |
5 | 密封墊 | Φ8.6×43 | ABS | 1 | 3～5年 |
6 | 指示器 | Φ8.6×43 | ABS或聚碳酸酯 | 108/m | 3～5年 |
●常見故障的排除方法
序號 | 故障特征 | 產生的原因 | 排除方法 |
1 | 液位升降、儀表無指示 | 1、浮子漏、損壞 | 更換損壞部件 |
2、浮子失磁 | |||
3、浮子室內有異物，浮子卡死或不能下降 | 進行清理處理 | ||
2 | 翻柱指示不正常 | 部分翻柱失磁 | 更換 |
3 | 儀表發生滲漏 | 1、密封處未密封好 | 壓緊密封面 |
2、密封件損壞 | 更換密封墊 | ||
3、焊縫開裂 | 補焊或送制造廠檢修 |
