WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
    雙金屬溫度計保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。雙金屬溫度計是用于測量中，低溫的現場檢測儀表，可用來直接測量液化和氣體的溫度。與玻璃水銀溫度計相比具有無汞害、易讀數、牢固耐用等優點。
工作原理：
    雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，別一自由端與指針連接，隨著溫度的變化而轉動，一端受熱膨脹時，帶動指針旋轉指示溫度的單針式指示溫度計。

主要特點：
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
執行標準
JB/T8803-1998  GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的**值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限**值的1/2

雙金屬溫度計測溫范圍：

正常工作天氣條件：

測量端形式

外形及尺寸

安裝固定形式
可動外螺紋管接頭

M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30
可動內螺紋管接頭
M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30
固定螺紋管接頭
M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30
卡套螺紋接頭
M H SW d M12×1.5 15 19 Φ6 M16×1.5 15 22 Φ8 M20×1.5 16 24 Φ10

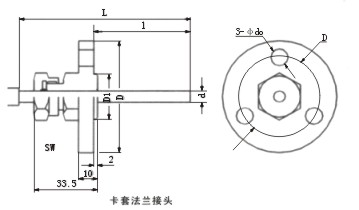

卡套法蘭接頭

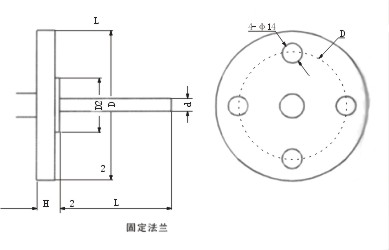

固定法蘭

備注：可提供ANSI、JB、HG等標準法蘭。
選型編碼

型號及規格

軸向型雙金屬溫度計

徑向型雙金屬溫度計

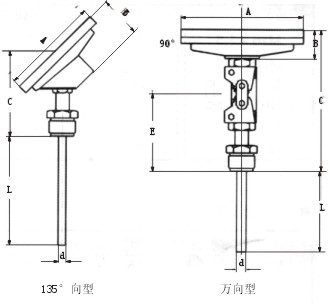

135°向型雙金屬溫度計

萬向型雙金屬溫度計

備注：

選型須知：請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級。
